Untuk Apa Peralatan Insinerasi Katalitik Penyimpanan Panas LQ-RCO Digunakan dalam Perawatan VOC?

Peralatan Insinerasi Katalitik Penyimpanan Panas LQ-RCO Dirancang Untuk Dilakukan

Peralatan insinerasi katalitik penyimpanan panas LQ-RCO adalah industri pengobatan VOC peralatan yang dibangun untuk memecah senyawa organik dalam aliran pembuangan pabrik menjadi karbon dioksida dan uap air melalui proses pengoksidasi katalitik regeneratif. Secara sederhana, sistem ini menarik gas limbah yang mengandung pelarut atau mengandung bau, menaikkan suhunya dengan bantuan panas yang tersimpan dibandingkan bahan bakar segar untuk sebagian besar siklus, melewatkan aliran melalui lapisan katalis pada suhu reaksi sedang, dan melepaskan aliran gas yang diolah yang membawa senyawa organik yang mudah menguap jauh lebih sedikit dibandingkan aliran masuk. Insinerator penyimpan panas jenis ini biasanya dipasang di bagian hilir jalur pengecatan, oven, mesin cetak, dan reaktor kimia yang memerlukan pengolahan gas limbah secara terus menerus.

Sebagai bagian dari peralatan pembakaran , pengoksidasi katalitik regeneratif LQ-RCO menggabungkan oksidasi katalitik suhu rendah dengan teknologi penyimpanan panas keramik. Pasangan inilah yang memungkinkan unit memulihkan sebagian besar panas reaksi dan menggunakannya kembali untuk memanaskan gas buang yang masuk, yang pada gilirannya mengurangi kebutuhan bahan bakar tambahan atau pemanas listrik dan menurunkan suhu gas yang meninggalkan cerobong. Peralatan yang ditunjukkan di bawah ini merupakan instalasi peralatan insinerasi katalitik penyimpanan panas LQ-RCO yang representatif, dengan wadah, panel inspeksi, dan saluran penghubung terlihat di bagian luar.

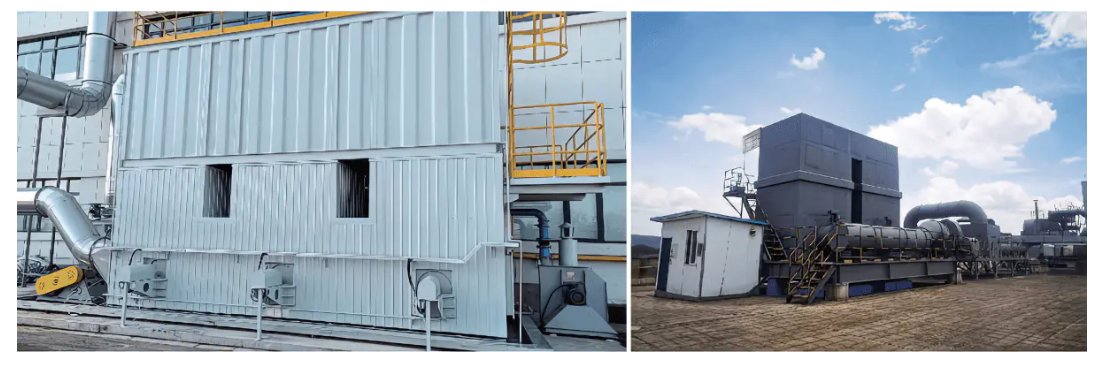

Gambar 1. Peralatan insinerasi katalitik penyimpanan panas LQ-RCO di lokasi, ditunjukkan dengan wadah berinsulasi di sebelah kiri dan unit terpasang dengan saluran penghubung di sebelah kanan.

Prinsip Kerja Thermal Oxidizer Dibalik Sistem RCO

Memahami prinsip kerja pengoksidasi termal sistem RCO dimulai dengan urutan pengaktifan. Sebelum gas buang disambungkan ke peralatan, ruang pemanas dan tempat penyimpanan panas keramik dipanaskan terlebih dahulu secara elektrik. Setelah suhu yang disetel tercapai, sumber gas buang dibuka dan kipas yang cocok menarik gas ke dalam unit. Aliran masuk pertama-tama menukar panas dengan badan keramik penyimpan panas yang telah dipanaskan sebelumnya, mengalami kenaikan suhu pertama, kemudian memasuki zona pemanasan untuk kenaikan suhu kedua hingga mencapai tingkat yang diperlukan untuk reaksi katalitik.

Dari sana, gas memasuki ruang katalitik, tempat senyawa organik bereaksi di atas lapisan katalis membentuk karbon dioksida dan air sambil melepaskan energi panas. Gas bersih yang telah diolah kemudian mengembalikan sebagian panasnya ke badan keramik penyimpan panas kedua sebelum dibuang oleh kipas. Termokopel saluran masuk di sisi kipas buang terus-menerus memeriksa suhu gas, dan setelah titik setel tercapai, katup pengalih berubah posisi sehingga aliran gas buang dan aliran gas bersih bertukar ruang. Siklus regeneratif ini berulang terus menerus, yang merupakan ide inti di balik setiap oksidator katalitik regeneratif dan juga merupakan alasan mengapa teknologi ini terkadang dikelompokkan bersama dengan oksidator termal regeneratif dalam referensi diagram oksidator termal umum, meskipun keduanya menggunakan suhu reaksi yang berbeda.

Gambar 2. Tampilan isometrik yang disederhanakan dari rumah sistem RCO, dengan ruang katalitik, ruang penyimpanan panas ganda, katup masuk dan saklar, termokopel, dan posisi kipas diberi label untuk referensi.

Proses Peralihan Dua Ruang dan Siklus Pemulihan Panas

Kebanyakan desain insinerator katalitik jenis ini berjalan pada dua ruang penyimpanan panas yang bergantian menyerap dan melepaskan panas, dan LQ-RCO juga dapat dikonfigurasi dengan tiga ruang ketika diperlukan target efisiensi pemurnian yang lebih tinggi. Dalam apa yang disebut Proses 1, ruang pertama menyerap panas dari gas buang yang masuk sementara ruang kedua melepaskan panas yang tersimpan saat gas bersih melewatinya saat keluar. Setelah katup pengalih berubah posisi, perannya berbalik pada Proses 2, ruang pertama sekarang melepaskan panas yang disimpannya sementara ruang kedua mulai menyerap panas dari kumpulan gas buang berikutnya yang masuk. Ruang katalitik berada di antara dua ruang penyimpanan panas dan merupakan tempat terjadinya dekomposisi katalitik senyawa organik dalam kedua proses.

Efisiensi Pemurnian RCO, Penggunaan Energi, dan Kinerja Emisi

Karena katalis menurunkan suhu yang diperlukan untuk oksidasi, sistem pembakaran katalitik LQ-RCO biasanya bereaksi pada 250°C hingga 500°C , jauh di bawah suhu yang dibutuhkan pengoksidasi termal api terbuka untuk mencapai hasil penghancuran yang sama. Pengoperasian pada rentang suhu yang lebih rendah ini juga menjadi alasan mengapa peralatan ini digambarkan sebagai sistem oksidasi suhu rendah, dan merupakan salah satu alasan pembentukan nitrogen oksida tetap rendah dibandingkan dengan metode pembakaran suhu tinggi. Menurut lembar spesifikasi pabrikan, konfigurasi RCO dua ruang umumnya mencapai efisiensi pemurnian sekitar 95 persen , sedangkan konfigurasi tiga ruang dapat mencapai lebih dari 98 persen , dan seri peralatan secara keseluruhan diberi peringkat 99 persen atau lebih tinggi efisiensi pemurnian dalam kondisi pengujian standar. Efisiensi pemulihan termal, yang mencerminkan seberapa banyak panas reaksi yang digunakan kembali untuk memanaskan gas yang masuk daripada yang hilang ke tumpukan oksidator termal, umumnya mencapai lebih dari 95 persen, dan konsumsi energi bisa serendah 8 watt-jam per meter kubik normal gas yang diolah.

Bagan di atas membandingkan efisiensi pemurnian tipikal antara pengaturan RCO dua ruang dan tiga ruang. Menambahkan ruang penyimpanan panas ketiga memberikan aliran gas tambahan melewati lapisan regeneratif, itulah sebabnya tata letak tiga ruang cenderung memberikan angka efisiensi yang lebih tinggi pada tugas pengolahan gas limbah yang sama. Perbedaan ini sangat penting ketika fasilitas menghadapi batas pembuangan gas limbah organik yang ketat atau ketika konsentrasi uap pelarut yang masuk relatif tinggi. Untuk aplikasi tugas yang lebih ringan, sistem RCO dua ruang masih dapat memenuhi sebagian besar persyaratan pengolahan gas limbah regional dengan nyaman sekaligus menjaga jejak peralatan dan volume penyimpanan panas keramik lebih kecil. Memilih antara dua konfigurasi umumnya merupakan keseimbangan antara efisiensi pemurnian yang diperlukan, ruang instalasi yang tersedia, dan karakteristik aliran gas limbah spesifik yang diolah.

Pengoksidasi Termal vs Insinerator vs Suar: Tempat Cocoknya Oksidasi Katalitik

Pengoksidasi Termal vs Insinerator

Dalam bahasa tumbuhan sehari-hari, istilah pengoksidasi termal dan insinerator sering digunakan secara longgar untuk peralatan yang sama yang menggunakan panas untuk menghancurkan uap organik. Perbedaan praktisnya biasanya terletak pada suhu dan penggunaan katalis. Insinerator umum atau oksidator termal regeneratif biasanya hanya mengandalkan panas dan memerlukan suhu ruang yang lebih tinggi, seringkali berkisar antara 700°C hingga 800°C atau lebih, untuk menghancurkan muatan organik yang sama dengan yang dapat diolah oleh insinerator katalitik RCO pada suhu 300°C hingga 500°C. Insinerator gas asam adalah kategori terkait yang dibuat dengan bahan tahan korosi untuk aliran yang membentuk produk sampingan asam selama pembakaran, dan biasanya masih bergantung pada penghancuran termal murni daripada lapisan katalis.

Pengoksidasi Termal vs Flare

Flare umumnya digunakan untuk aliran gas yang bersifat intermiten, bervolume tinggi, atau bersifat keselamatan daripada uap pelarut dengan konsentrasi rendah yang terus menerus, dan jarang mencakup pemulihan panas. Sebaliknya, oksidator termal regeneratif atau sistem RCO dibuat untuk pengolahan gas limbah tugas berkelanjutan dan dipasangkan dengan penyimpanan panas sehingga sebagian besar energi reaksi digunakan kembali daripada dilepaskan langsung ke atmosfer. Inilah salah satu alasan mengapa peralatan pengoksidasi katalitik lebih umum dipilih untuk jalur pengecatan kondisi stabil, knalpot produksi PCB, dan tugas pengolahan gas limbah organik berkelanjutan serupa, sementara suar tetap lebih umum terjadi untuk pelepasan gas sesekali atau darurat.

Bagan radar di atas memberikan gambaran umum dan kualitatif tentang bagaimana oksidasi katalitik dibandingkan dengan oksidasi termal saja dan dengan pembakaran dalam lima karakteristik yang umum dibahas dalam literatur industri: suhu pengoperasian yang diperlukan, efisiensi energi, kontrol pembentukan NOx, jejak peralatan, dan derajat pemulihan panas. Peringkat ini menggambarkan pola teknologi yang luas dan bukan jaminan hasil untuk lokasi tertentu, karena hasil sebenarnya bergantung pada komposisi gas buang, laju aliran, dan konsentrasi di fasilitas tertentu. Oksidasi katalitik umumnya memerlukan suhu reaksi yang lebih rendah dan cenderung menunjukkan perolehan panas yang lebih kuat dan pengendalian NOx dibandingkan dengan pembakaran, yang terutama memanfaatkan jejak dan pengoperasian berkelanjutan demi kemudahan dalam menangani gas yang terputus-putus. Pengoksidasi termal regeneratif berada di antara keduanya pada sebagian besar dimensi ini, karena ia memulihkan panas serupa dengan sistem RCO tetapi tanpa menurunkan suhu reaksi melalui katalis. Insinyur biasanya menggunakan perbandingan seperti ini sebagai titik awal dan kemudian mengkonfirmasi teknologi yang tepat dengan analisis komposisi gas limbah yang spesifik untuk jalur proses yang sedang diolah.

RCO-10 hingga RCO-200: Menskalakan Volume Udara dan Daya Pemanas

Lini peralatan LQ-RCO VOC disusun menjadi dua belas model standar, mulai dari RCO-10 hingga RCO-200, sehingga fasilitas dapat mencocokkan volume udara pengolahan dengan aliran gas buang aktual yang keluar dari jalur produksinya, bukannya membuat unit berukuran terlalu besar atau terlalu kecil. Skala volume udara perawatan mulai dari 1000 meter kubik per jam pada model RCO-10 terkecil hingga 20.000 meter kubik per jam pada model RCO-200, dan daya pemanas berkisar dari 30 kilowatt hingga 300 kilowatt pada rentang yang sama. Spesifikasi volume udara lainnya di luar tabel standar ini juga dapat dirancang berdasarkan permintaan, dan pemanasan awal bahan bakar dapat ditambahkan bila ditentukan pada saat pemesanan.

Bagan garis ini melacak volume udara perawatan di kedua belas model RCO standar, dan kurva ke atas yang stabil menunjukkan seberapa dekat rangkaian model mengikuti persyaratan aliran gas buang aktual daripada melompat dalam langkah besar yang sulit ditandingi. Sebuah fasilitas dengan satu bilik pengecatan kecil mungkin dapat dilayani dengan baik oleh RCO-10 atau RCO-15 dengan kapasitas 1000 hingga 1500 meter kubik per jam, sedangkan operasi pelapisan multi-garis yang lebih besar mungkin memerlukan RCO-60 atau lebih tinggi. Karena kurva antar model yang berdekatan cukup mulus, sebagian besar laju aliran gas buang yang diukur selama survei lokasi dapat disesuaikan dengan model standar tanpa harus menggunakan desain khusus sepenuhnya. Pemetaan model-ke-aliran semacam ini adalah langkah pertama yang umum dalam menentukan sistem RCO, karena volume udara pengolahan sangat menentukan ukuran bejana, pemilihan kipas, dan diameter saluran. Mencocokkan volume udara dengan benar juga berdampak langsung pada konsumsi energi, karena unit berukuran besar yang memproses aliran aktual yang lebih kecil cenderung menggunakan lebih banyak energi per unit gas buang yang diolah dibandingkan unit berukuran tepat.

Bagan kolom di atas menunjukkan daya pemanas terpasang untuk dua belas model RCO yang sama, yang meningkat dari 30 kilowatt pada RCO-10 menjadi 300 kilowatt pada RCO-200. Daya pemanas terutama mencakup tabung pemanas listrik yang digunakan selama penyalaan dan selama periode ketika nilai kalor gas buang tidak cukup untuk mempertahankan suhu reaksi katalitik. Karena lapisan keramik penyimpan panas memulihkan sebagian besar panas reaksi setelah unit mencapai pengoperasian yang stabil, daya pemanas terpasang umumnya hanya diperlukan sebentar-sebentar, bukan terus-menerus. Model yang lebih besar membutuhkan daya pemanasan yang lebih besar secara proporsional terutama karena model tersebut memiliki volume keramik penyimpan panas dan katalis yang lebih besar, sehingga memerlukan lebih banyak energi untuk menaikkan suhu selama start dingin. Meninjau kurva daya pemanasan di samping kurva volume udara pengolahan memberikan gambaran pertama yang cukup lengkap tentang kapasitas termal dan aliran yang dibutuhkan sebelum beralih ke pemilihan peralatan yang terperinci.

Dua catatan berlaku di seluruh tabel. Pertama, spesifikasi volume udara di luar rentang standar ini masih dapat dirancang berdasarkan proyek ketika aliran pembuangan fasilitas berada di antara dua model standar atau melebihi peringkat RCO-200. Kedua, bentuk tahan ledakan yang digunakan di seluruh lini LQ-RCO adalah desain relief tipe membran, yang berlaku terlepas dari model mana yang dipilih.

Industri Yang Mengandalkan Pengolahan Gas Limbah Organik dengan RCO

Kebutuhan pengolahan gas limbah pelarut muncul di berbagai sektor manufaktur, dan lini peralatan LQ-RCO umumnya ditentukan di mana pun lini proses melepaskan uap organik yang perlu ditangkap dan diolah sebelum dibuang. Aplikasi umum meliputi yang berikut ini.

1. Manufaktur otomotif dan permesinan, meliputi jalur pengecatan dan oven pengawetan dimana pelapis berbasis pelarut melepaskan gas limbah organik.
2. Manufaktur elektronik, khususnya gas limbah organik yang dihasilkan selama produksi papan sirkuit cetak.
3. Manufaktur kelistrikan, termasuk proses perawatan insulasi untuk kawat enamel.
4. Proses industri ringan seperti pembuatan sepatu dan operasi pelapisan lem yang menghasilkan gas dan bau limbah organik.
5. Operasi pencetakan dan pencetakan berwarna, di mana tinta berbasis pelarut merupakan sumber gas limbah yang umum.
6. Proses metalurgi dan baja, produksi elektroda karbon, sintesis kimia seperti produksi ABS, dan penyulingan minyak bumi, semuanya dapat menghasilkan gas limbah organik yang memerlukan tindakan pengendalian VOC pabrik kimia.

Di sektor-sektor ini, benang merahnya adalah aliran gas buang yang kontinyu atau semi-kontinyu yang mengandung benzena, keton, ester, alkohol, eter, aldehida, fenol, atau senyawa organik serupa serta bau umum. Ini adalah jenis profil gas limbah yang umumnya cocok untuk diolah oleh pengoksidasi katalitik RCO, karena lapisan katalis dipilih untuk bekerja pada kelompok senyawa organik yang luas ini, bukan pada pelarut spesifik tunggal.

Mengapa Fasilitas Memilih Oksidator Katalitik Regeneratif untuk Pengendalian VOC Industri

Saat sebuah fasilitas membandingkan opsi peralatan pengendalian polusi udara untuk sistem pengolahan gas buang yang baru atau yang ditingkatkan, oksidator katalitik regeneratif cenderung muncul karena serangkaian alasan yang konsisten. Kombinasi oksidasi suhu rendah dan penyimpanan panas keramik berarti lebih sedikit energi tambahan yang diperlukan untuk mempertahankan reaksi setelah unit mencapai suhu tertentu, yang tercermin dalam angka konsumsi energi rendah yang telah dibahas sebelumnya. Pengoperasian pada suhu 250°C hingga 500°C dibandingkan kisaran yang lebih tinggi yang digunakan oleh oksidasi termal murni juga membatasi pembentukan NOx, sehingga mendukung peringkat peralatan tanpa polusi sekunder dalam kondisi pengoperasian normal.

• Otomatisasi tingkat tinggi, dengan peralihan katup dan kontrol suhu ditangani oleh sistem kontrol daripada operasi manual.
• Model modular berkisar dari RCO-10 hingga RCO-200, yang mendukung pengukuran sistem kontrol VOC industri hingga aliran gas buang aktual, bukan unit satu ukuran untuk semua.
• Konfigurasi dua ruang atau tiga ruang opsional, memberikan fasilitas cara untuk menargetkan tingkat efisiensi pemurnian tertentu untuk tugas pengolahan gas limbah organiknya.
• Kompatibilitas dengan berbagai senyawa organik, termasuk gas limbah jenis benzena, keton, ester, alkohol, eter, aldehida, dan fenol serta bau umum.

Secara keseluruhan, karakteristik ini adalah alasan mengapa sistem insinerasi VOC yang dibangun berdasarkan oksidasi katalitik regeneratif sering dipilih untuk kebutuhan sistem pengolahan gas buang tugas berkelanjutan dalam pengaturan pelapisan, elektronik, percetakan, dan pemrosesan kimia, di mana batas pelepasan sesuai peraturan dan biaya pengoperasian peralatan sehari-hari penting bagi fasilitas.

Tentang Lvquan Perlindungan Lingkungan Rekayasa Technology Co., Ltd.

Lvquan Perlindungan Lingkungan Rekayasa Technology Co, Ltd berbasis di Gaoyou, Yangzhou, sebuah kota yang sering disebut sebagai gerbang utara provinsi Jiangsu. Perusahaan adalah suatu perusahaan saham gabungan yang dibentuk melalui kerja sama antara para profesional yang masing-masing mempunyai lebih dari 30 tahun pengalaman dalam desain dan manufaktur peralatan VOC, dan beroperasi sebagai produsen peralatan teknik pengolahan gas limbah organik VOC yang berdedikasi.

Perusahaan ini memiliki modal terdaftar sebesar 22 juta yuan , dengan aset tetap hampir 40 juta yuan dan total aset hampir 60 juta yuan . Manufaktur berlangsung di area lantai pabrik sekitar 9800 meter persegi , didukung oleh lebih dari 200 set dari berbagai peralatan permesinan dan tim yang terdiri dari sekitar 120 karyawan , dengan angka kapasitas produksi tahunan sekitar 100 juta yuan . Skala manufaktur internal ini mendukung pembuatan peralatan insinerasi katalitik penyimpan panas, termasuk seri LQ-RCO yang dijelaskan dalam artikel ini, mulai dari rangka struktural hingga perakitan akhir dan pengujian.

Pertanyaan yang Sering Diajukan

Q1. Untuk apa oksidasi katalitik regeneratif digunakan?

Oksidasi katalitik regeneratif digunakan untuk mengolah gas limbah organik dari aliran pembuangan industri, mengubah senyawa organik yang mudah menguap menjadi karbon dioksida dan air melalui lapisan katalis yang dikombinasikan dengan penyimpanan panas keramik, sehingga mengurangi energi yang dibutuhkan untuk mempertahankan reaksi.

Q2. Apa perbedaan antara sistem RCO dan pengoksidasi termal regeneratif?

Sistem RCO menggunakan katalis untuk menurunkan suhu reaksi yang diperlukan, biasanya sekitar 300°C hingga 500°C, sedangkan pengoksidasi termal regeneratif umumnya mengandalkan panas saja dan memerlukan suhu ruang yang lebih tinggi untuk mencapai hasil penghancuran yang sebanding.

Q3. Pada suhu katalitik berapa peralatan LQ-RCO beroperasi?

Ruang katalitik LQ-RCO umumnya beroperasi antara 300°C dan 500°C, yang merupakan kisaran suhu yang diperlukan untuk reaksi dekomposisi katalitik yang menghasilkan karbon dioksida dan air dari senyawa organik dalam gas limbah.

Q4. Bagaimana pengaruh switching valve terhadap pengolahan gas buang?

Katup pengalih mengubah jalur aliran setelah termokopel saluran masuk kipas buang memastikan suhu yang disetel telah tercapai, mengirimkan gas buang ke dalam ruang yang sebelumnya melepaskan panas untuk membersihkan gas, yang menjaga siklus regeneratif terus berjalan.

Q5. Bisakah peralatan LQ-RCO disesuaikan untuk volume udara tertentu?

Ya, rentang model standar mencakup 1000 hingga 20000 meter kubik per jam di dua belas model, dan spesifikasi volume udara di luar rentang ini dapat dirancang secara terpisah berdasarkan aliran pembuangan aktual fasilitas.
